Характеристики
Подача, м3/ч
—
12.5
Mощность двигателя, кВт
—
7.5
Давление на выходе из насоса, МПа, не более
—
10
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 645 048 ₽
Нашли дешевле?
Выберите нужный вариант товара
Насос А5 3В 8/25-12,5/10Б-ТВ1-Р1 без рамы, без двигателя
Комплектация трехвинтовых насосов:
без рамы, без двигателя
Насос А5 3В 8/25-12,5/10Б-ТВ1-Р1-7,5 агрегат с общепромышленным двигателем 7,5 кВт (АИР112М2)
Комплектация трехвинтовых насосов:
агрегат с общепромышленным двигателем
645 048 ₽/шт
Варианты цен
645 048 ₽/шт
Насос А5 3В 8/25-12,5/10Б-ТВ1-Р1-7,5-Е агрегат со взрывозащищенным двигателем 7,5 кВт (ВА112М2)
Комплектация трехвинтовых насосов:
агрегат со взрывозащищенным двигателем
662 969 ₽/шт
Варианты цен
662 969 ₽/шт
Описание
Технические характеристики
(Старое обозначение насоса А5 3В 8/25-11,5/10Б)Подача, м³/ч, не менее - 12,5
Частота вращения, об/мин - 2900
Частота вращения, c˜¹ - 48
Давление на входе в насос, кгс/см², не более - 2,5
Давление на выходе из насоса, кгс/см² не более - 10
Давление полного перепуска, МПа - 12
КПД насоса, % - 72
Напряжения сети, В - 380
Частота тока, Гц - 50
Вид тока - переменный
Допускаемая вакуумметрическая высота всасывания, м - 5

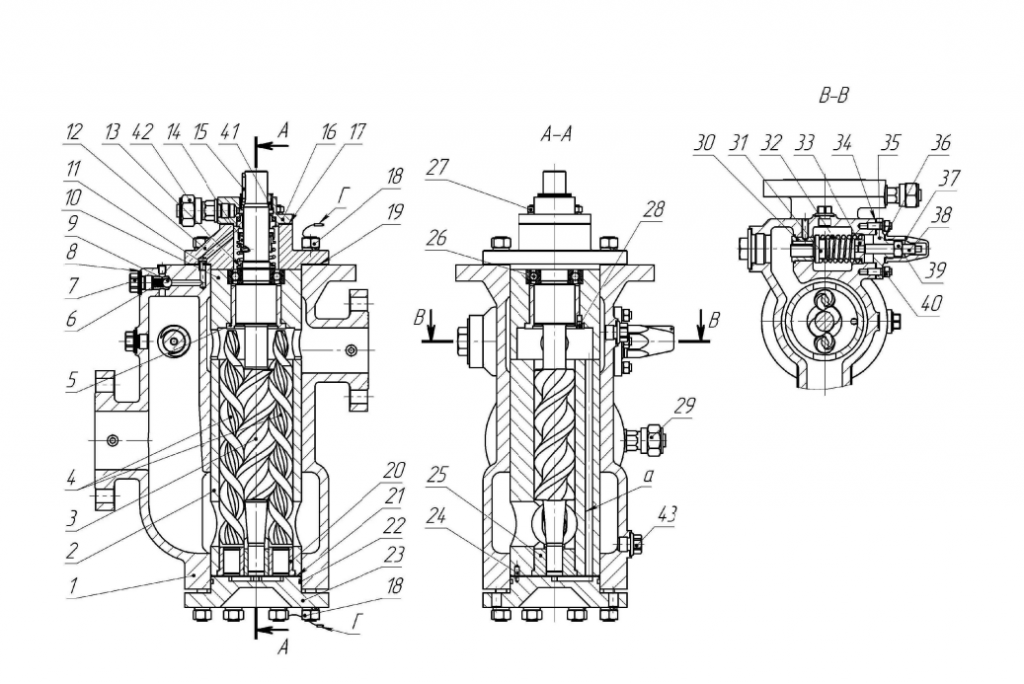

Насос трехвинтовой
| Наименование детали | Кол-во шт. | № поз. | Наименование детали | Кол-во шт. |
| Корпус | 1 | 19 | Прокладка | 1 |
| Обойма | 1 | 20 | Втулка ведомого винта | 2 |
| Винт ведущий | 1 | 21 | Прокладка | 1 |
| Винт ведомый | 2 | 22 | Кольцо | 1 |
| Втулка | 1 | 23 | Крышка задняя | 1 |
| Пружина | 1 | 24 | Штифт 4x8 | 1 |
| Пробка | 1 | 25 | Втулка ведущего винта | 1 |
| Прокладка | 1 | 26 | Подшипник 206 | 1 |
| Шарик Б10-200 | 1 | 27 | Гайка М8-6Н.6 | 4 |
| Корпус подшипника | 1 | 28 | Винт М6-6дх8.14Н | 1 |
| Штифт полый | 1 | 29 | Штуцер | 1 |
| Крышка передняя | 1 | 30 | Седло клапана | 1 |
| Кольцо АЗО | 1 | 31 | Клапан | 1 |
| Уплотнение торцовое | 1 | 32 | Пружина клапана | 1 |
| Шпонка 8x7x28 | 1 | 33 | Шайба | 1 |
| Крышка | 1 | 34 | Прокладка | 1 |
| Прокладка | 1 | 35 | Крышка клапана | 1 |
| Гайка М12-6Н.6 | 18 | 36 | Прокладка | 1 |
| 37 | Колпачок | 1 | ||
| 38 | Винт регулировочный | 1 | ||
| 39 | Гайка | 1 | ||
| 40 | Гайка М8-6Н.6 | 4 | ||
| 41 | Втулка сгонная | 1 | ||
| 42 | Штуцер | 1 | ||
| 43 | Пробка | 1 |

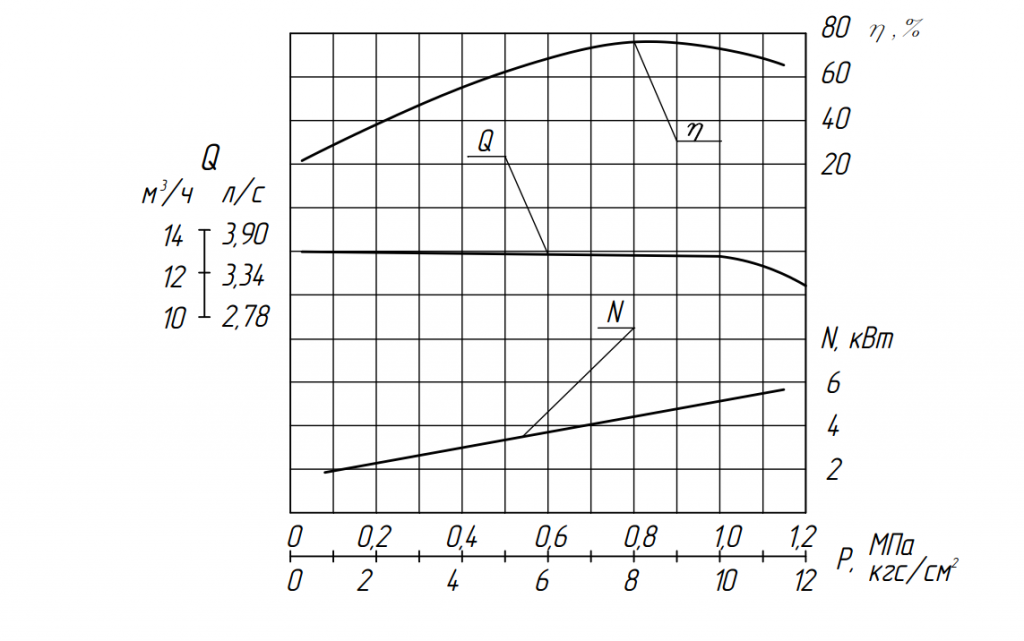

Характеристика насоса А5 3В 8/25 в агрегате А5 3В 8/25-11/10Б
Жидкость – масло минеральное
Вязкость – 0,76*10-4 м 2 /с (10°ВУ)
Частота вращения – 48 с -1 (2900 об/мин)
Допускаемая вакуумметрическая высота всасывания – 5 м

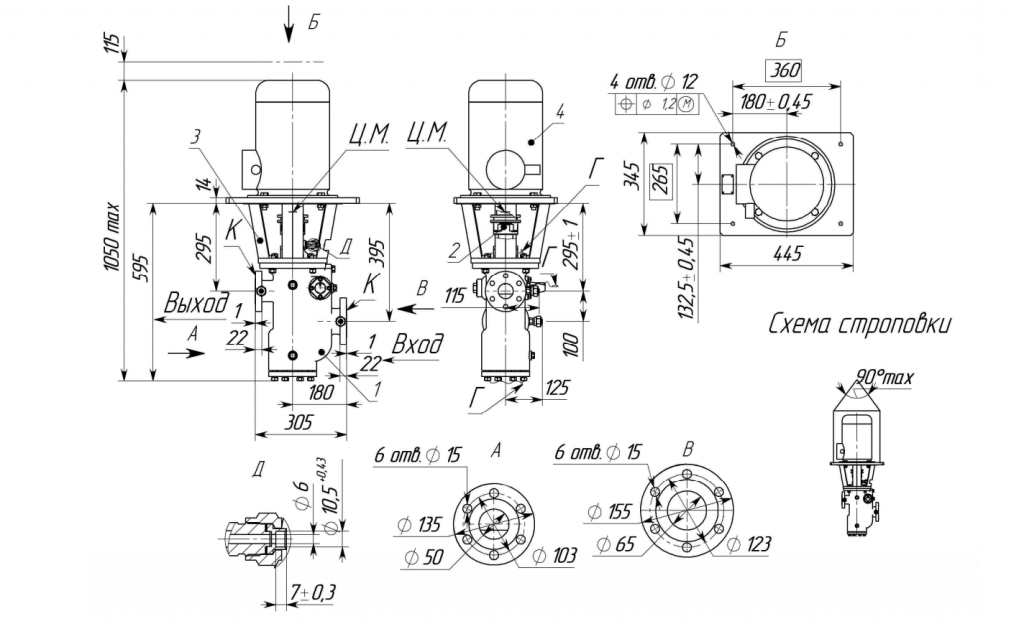

Габаритный чертеж электронасосных агрегатов
