Характеристики
Подача, м3/ч
—
25
Давление на выходе из насоса, МПа, не более
—
5
По запросу
Нашли дешевле?
Выберите нужный вариант товара
Насос ПДВ 25/50А
Описание
Технические характеристики
| Типоразмер насоса | ПДВ 25/50А |
| Подача, м3/ч | 25 |
| Номин. давление на выходе из насоса, МПа | 5 |
| Макс. давление на выходе из насоса, МПа | 5,6 |
| Число двойных ходов поршня, мин. | 60 |
| Исполнение | О, С |
| Рабочее давление пара, МПа | 3,4 |
| Допустимая вакууметрическая высота всасывания, м | 6 |
| Габаритные размеры (L*B*H), мм | 720*530*1422 |
| Масса, кг | 733 |
*Г — для сжиженных углеводородных газов плотностью от 480 до 700 кг/м3 с температурой от 243 К до 313 К (от минус 30 до плюс 40 °С);
Х — для бензольных продуктов, каменноугольных смол и темных нефтепродуктов с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой до 393 К (120 °С);
С — судовые — для перекачивания пресной и морской воды, темных нефтепродуктов и других, сходных с указанными по химической активности жидкостей с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 278 К до 393 К (от 5 до 120 °С), а насосы с подачей более 100 м3/ч предназначены, кроме того, и для перекачивания бензина с температурой от 273 К до 303 К (от 0 до 30 °С);
О — общепромышленное — для перекачивания пресной воды, темных нефтепродуктов и других, сходных с указанными по химической активности жидкостей с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 278 К до 378 К (от 5 до 105 °С).
Габаритные размеры
| Типоразмер | Размеры, мм | |||||||||||||||||
| L | B | H | h | h1 | h2 | h3 | h4 | h5 | b | b1 | b2 | b3 | a | a1 | a2 | l | d | |
| ПДВ 25/50А | 720 | 530 | 1422 | 1830 | 1240 | 1085 | 233 | 233 | 30 | 110 | 194 | 269 | 98 | 650 | 330 | 100 | - | 28 |
Размеры фланцев насосов ПДВ
| Типоразмер насоса | Наименование фланца | Исполнение | Py, МПа, кгс/см2 | Размеры, мм | Примечание | |||||||||||
| Dy | db | D | D1 | D2 | D3 | D4 | Dm | Dn | b | n | d | |||||
| ПДВ 25/50А | паровпускной | 1 | 4(40) | 32 | 39 | - | - | - | - | - | - | - | - | 2 | 22 | поставляется с насосом |
| паровыпускной | 1 | 0,6 (6) | 40 | 46 | - | - | - | - | - | - | - | - | 4 | 18 | ||
| всасывающий | 1 | 0,6 (6) | 100 | 110 | 190 | 158 | 138 | - | - | - | - | 15 | 8 | 16 | ||
| нагнетательный | 2 | 6,3(63) | 80 | 80 | 205 | 161 | 136 | 106 | 120 | 120 | 90 | 27 | 8 | 22 | ||

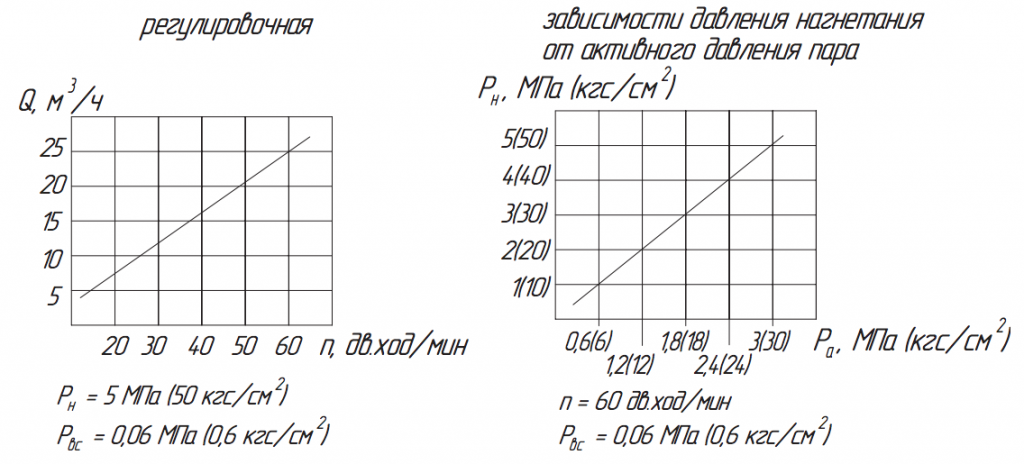

Характеристика насоса
