Характеристики
Подача, м3/ч
—
125
Давление на выходе из насоса, МПа, не более
—
0.8
По запросу
Нашли дешевле?
Выберите нужный вариант товара
Насос ПДВ 125/8-С
Взрывозащищенность:
N
Коррозионностойкость:
N
Описание
Технические характеристики
Типоразмер насоса | ПДВ 125/8 |
Подача, м3/ч | 125 |
Номин. давление на выходе из насоса, МПа | 0.8 |
Макс. давление на выходе из насоса, МПа | 1 |
Число двойных ходов поршня, мин. | 55 |
Исполнение | С |
Рабочее давление пара, МПа | 1,1 |
Допустимая вакууметрическая высота всасывания, м | 5 |
Габаритные размеры (L*B*H), мм | 824*632*1930 |
Масса, кг | 1360 |
*Г — для сжиженных углеводородных газов плотностью от 480 до 700 кг/м3 с температурой от 243 К до 313 К (от минус 30 до плюс 40 °С);
Х — для бензольных продуктов, каменноугольных смол и темных нефтепродуктов с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой до 393 К (120 °С);
С — судовые — для перекачивания пресной и морской воды, темных нефтепродуктов и других, сходных с указанными по химической активности жидкостей с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 278 К до 393 К (от 5 до 120 °С), а насосы с подачей более 100 м3/ч предназначены, кроме того, и для перекачивания бензина с температурой от 273 К до 303 К (от 0 до 30 °С);
О — общепромышленное — для перекачивания пресной воды, темных нефтепродуктов и других, сходных с указанными по химической активности жидкостей с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 278 К до 378 К (от 5 до 105 °С).

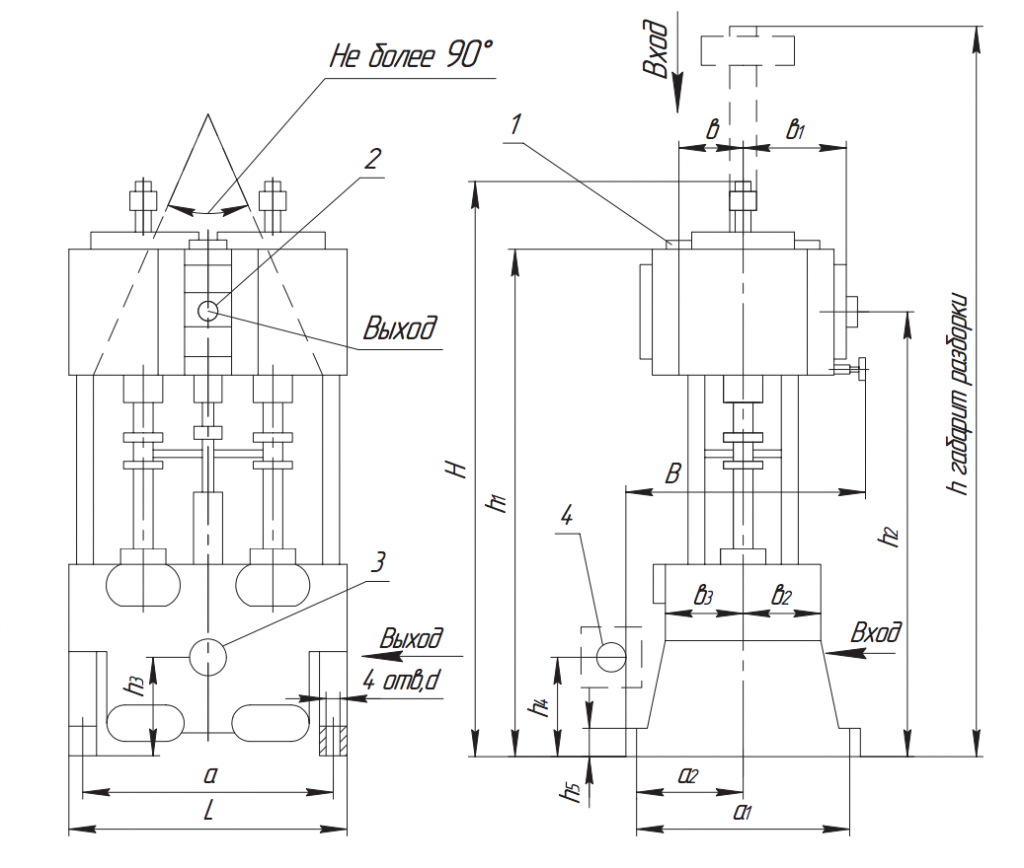

Габаритные размеры
Типоразмер | Размеры, мм | |||||||||||||||||
L | B | H | h | h1 | h2 | h3 | h4 | h5 | b | b1 | b2 | b3 | a | a1 | a2 | l | d | |
ПДВ 125/8 | 824 | 632 | 1930 | 2455 | 1721 | 1496 | 311 | 311 | 34 | 175 | 268 | 265 | 225 | 740 | 550 | 275 | - | 42 |
Размеры фланцев насосов ПДВ
Типоразмер насоса | Наименование фланца | Исполнение | Py, МПа, кгс/см2 | Размеры, мм | Примечание | |||||||||||
Dy | db | D | D1 | D2 | D3 | D4 | Dm | Dn | b | n | d | |||||
ПДВ 125/8 | паровпускной | 1 | 1,6 (16) | 60 | 70 | - | - | - | - | - | - | - | - | 2 | 22 | поставляется с насосом |
паровыпускной | 1 | 0,6 (6) | 80 | 91 | - | - | - | - | - | - | - | - | 4 | 22 | ||
всасывающий | 1 | 0,6 (6) | 175 | 196 | 270 | 238 | 220 | - | - | - | - | 19 | 12 | 16 | ||
нагнетательный | 1 | 1 (10) | 150 | 161 | 240 | 208 | 190 | - | - | - | - | 21 | 12 | 16 |
