Характеристики
Артикул
—
D1G133AB2918
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
постоянный
Номинальное напряжение
—
24 В
Скорость вращения
—
1780 об/мин
Входная мощность
—
105 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

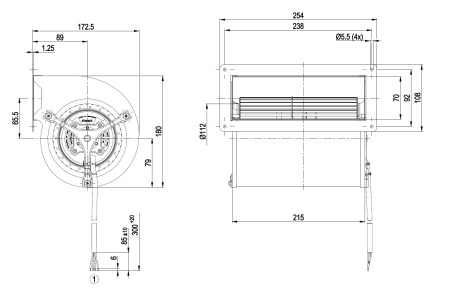

EC центробежный вентилятор в перёд загнутые лопатки, двухстороннее всасывание С корпусом (фланец), для ж/д исполнения
? = 1,15 kg/m? ± 2 %
Измерение: LU-48008-1
Измерение: LU-48007-1
Измерение: LU-48009-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Схема подключения:
| № | Подкл. | Маркирование | Цвет | Функция / назначение | |
| 1 | 1 | Un +24 VDC | красный | Электропитание 24 VDC, пульсации 3,5 % | |
| 1 | 2 | 0-10 VDC | желтый | Управляющий вход Re > 100 кОм | |
| 1 | 3 | Tach | белый | Выходной сигнал контроля частоты вращения, 3 импульса/оборот, Isink макс. = 10 мА | |
| 1 | 4 | GND | синий | Общий вывод | |
Характеристики: производительность по воздуху
? = 1,15 kg/m? ± 2 %
Измерение: LU-48008-1
Измерение: LU-48007-1
Измерение: LU-48009-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | qV | pfs | |
|---|---|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
| 1 | 28 | 1900 | 135 | 6,23 | 745 | 55 | 435 | 0,22 |
| 2 | 28 | 2300 | 116 | 5,04 | 535 | 185 | 315 | 0,74 |
| 3 | 28 | 2655 | 107 | 4,41 | 375 | 278 | 220 | 1,12 |
| 4 | 28 | 3050 | 97 | 3,87 | 250 | 417 | 145 | 1,67 |
| 5 | 24 | 1780 | 105 | 5,6 | 695 | 50 | 410 | 0,2 |
| 6 | 24 | 2160 | 95 | 4,63 | 500 | 160 | 295 | 0,64 |
| 7 | 24 | 2470 | 88 | 4,12 | 350 | 240 | 205 | 0,96 |
| 8 | 24 | 2815 | 73 | 3,35 | 225 | 340 | 130 | 1,36 |
| 9 | 16 | 1505 | 62 | 4,34 | 570 | 37 | 335 | 0,15 |
| 10 | 16 | 1750 | 50 | 3,48 | 400 | 104 | 235 | 0,42 |
| 11 | 16 | 1940 | 42 | 2,92 | 270 | 145 | 160 | 0,58 |
| 12 | 16 | 2150 | 34 | 2,42 | 170 | 194 | 100 | 0,78 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
|
Артикул
|
D1G133AB2918 |
|
Завод-изготовитель
|
epM |
|
Постоянный/переменный ток
|
постоянный |
|
Номинальное напряжение
|
24 В |
|
Скорость вращения
|
1780 об/мин |
|
Входная мощность
|
105 Вт |
|
Потребляемый ток
|
5.6 А |
|
Минимальная температура окружающей среды
|
-25 °C |
|
Максимальная температура окружающей среды
|
60 °C |
|
Степень защиты
|
IP44 |
|
Класс защиты от влаги (F) / класс защиты окружающей среды
|
F4-1 CAT |
|
Диаметр крыльчатки
|
133 мм |
|
Одно/трехфазная сеть
|
1~ |
