Характеристики
Подача, м3/ч
—
160
Напор, м
—
45
Максимальная мощность насоса, кВт
—
32
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 201 011 ₽
Нашли дешевле?
Выберите нужный вариант товара
Насос СД 160/45 без рамы, без двигателя
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
201 011 ₽/шт
Варианты цен
201 011 ₽/шт
Насос СД 160/45 на раме, без двигателя
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
218 460 ₽/шт
Варианты цен
218 460 ₽/шт

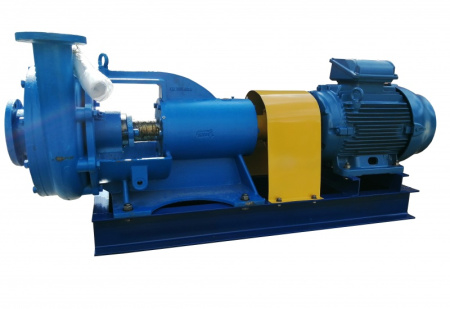

Насос СД 160/45 агрегат на раме, с двигателем 37 кВт/1500 об.
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
319 696 ₽/шт
Варианты цен
319 696 ₽/шт
Документы
SD_rukovodstvo
1,6 мб
Описание
Технические характеристики
Подача (номин.), м³/ч | 160 |
Напор, м | 45 |
Мощность потребляемая насосом (макс.), кВт | 32 |
Частота вращения, об/мин | 1450 |
Частота вращения, c˜¹ | 24.2 |
Частота вращения (диапазон), об/мин | 1450 |
Давление на входе в насос, МПа, не более | 0.25 |
Давление на входе в насос, кгс/см², не более | 2.5 |
КПД насоса, % | 64 |
Напряжение сети, В | 220,380 |
Частота тока, Гц | 50 |
Вид тока | переменный |
Допускаемый кавитационный запас, м, не более | 6.5 |
Тип конструкции насоса | консольные |
Область применения | водозабор поверхностный, дренаж, канализация, металлургия, горное дело |
Перекачиваемая среда | вода чистая, вода загрязненная, канализационные стоки |
Характеристика насоса
Габаритный чертеж насоса
td> H1
L | l | l1 | l2 | l3 | a | a1 | b | b1 | B | B1 | B2 | h | h1 | f | H | H2 | d | d1 | d2 | n | n1 | d3 | D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | Масса, кг | |
1050 | 185 | 263,5 | 152 | 120 | 525 | 450±0,7 | 460 | 400±0,7 | 595 | 330 | 232 | 25 | 64 | 18 | 610 | 20 | 615 | 60 | 18 | 18 | 8 | 4 | 30 | 245 | 125 | 210 | 184 | 80 | 133 | 160 | 195 | 404 |
Габаритный чертеж агрегата
Типоразмер агрегата | Двигатель | Размеры, мм | ||||||||||||||||||
Типоразмер | Мощность, кВт | Частота вращения | Напряжение, В | L | L1 | l | l1 | l2 | A | A1 | B | B1 | B2 | B3 | B4 | H | h | h1 | h2 | |
СД160/45 |
5А200М4 А200М4 АИР200М4 |
37 | 24,2 с-1 (1450) | 220,380 | 1820 | 1340 | 185 | 305 | 210 | 415 | 445 | 595 | 445 | 480 | 232 | 330 | 745 | 15 | 330 | 135 |
СД160/45а |
5АМХ180М4 АИР180М4 А180М4 |
30 | 1735 | 1290 | ||||||||||||||||
СД160/45б |
5АМХ180S4 АИР180S4 А180S4 |
22 | 1685 |
Типоразмер агрегата | Типоразмер двигателя | Размеры, мм | ||||||||||||
d1 | d2 | n | n1 | D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | Масса, кг | ||
СД160/45 |
5А200М4 А200М4 АИР200М4 |
18 | 18 | 8 | 4 | 245 | 125 | 210 | 184 | 80 | 133 | 160 | 195 |
765 750 750 |
СД160/45а |
5АМХ180М4 АИР180М4 А180М4 |
685 710 710 |
||||||||||||
СД160/45б |
5АМХ180S4 АИР180S4 А180S4 |
665 690 675 |
