Характеристики
Артикул
—
D2D133AB0211
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
переменный
Номинальное напряжение
—
230 В
Скорость вращения
—
2170 об/мин
Входная мощность
—
225 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

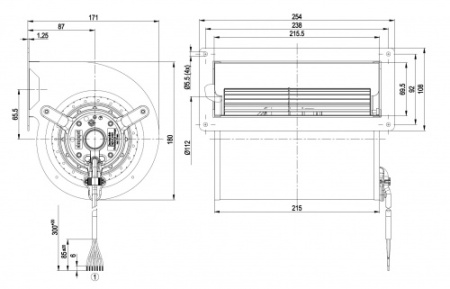

AC центробежный вентилятор в перёд загнутые лопатки, двухстороннее всасывание С корпусом (без фланца)
Измерение: LU-41101-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Схема подключения:
Двигатель трехфазного тока | |
? | Соединение по схеме треугольника |
Y | Соединение по схеме звезды |
L1 | = U1 = черный |
L2 | = V1 = синий |
L3 | = W1 = коричневый |
U2 | зеленый |
V2 | белый |
W2 | желтый |
PE | зеленый/желтый |
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-41101-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | f | n | Pe | I | qv | pfs | |
---|---|---|---|---|---|---|---|
V | Hz | min-1 | W | A | m3/h | Pa | |
1 | 400 | 50 | 2170 | 225 | 0,37 | 825 | 100 |
2 | 400 | 50 | 2395 | 179 | 0,3 | 655 | 200 |
3 | 400 | 50 | 2580 | 136 | 0,25 | 460 | 260 |
4 | 400 | 50 | 2745 | 92 | 0,21 | 280 | 320 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Артикул
|
D2D133AB0211 |
Завод-изготовитель
|
epM |
Постоянный/переменный ток
|
переменный |
Номинальное напряжение
|
230 В |
Скорость вращения
|
2170 об/мин |
Входная мощность
|
225 Вт |
Потребляемый ток
|
0.65 А |
Минимальная температура окружающей среды
|
-25 °C |
Максимальная температура окружающей среды
|
60 °C |
Степень защиты
|
IP 44; в зависимости от монтажного положения |
Монтажное положение
|
Любое |
Максимально допустимая темп.окружающей среды
|
°C + 80 |
Минимально допустимая темп.окружающей среды
|
°C - 40 |
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H0+ CAT |
Диаметр крыльчатки
|
133 мм |
Вес
|
кг 3.7 |
Одно/трехфазная сеть
|
3~ |
