Технические характеристики
- Напряжение питания: 220 В ± 15%, 50 Гц (для щитов с однофазным электрическим нагревателем)
- Напряжение питания: 380 В ± 15%, 50 Гц
- Диапазон рабочих температур: 0 ... 40 °С
Наименование щита управления | Приточный вентилятор 220 В, кВт | Вытяжной вентилятор 220 В, кВт | Регулировка скорости вентилятора приток/вытяжка | Электрический нагреватель | Габаритные размеры, мм | Степень защиты | Вес, кг | Материал корпуса |

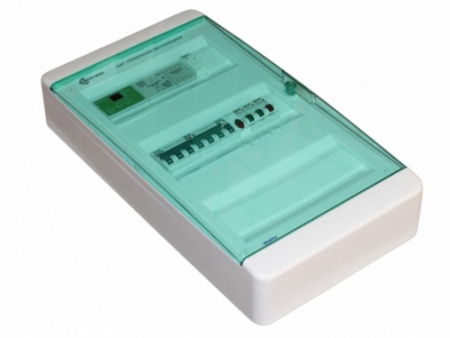

ЩУ-ЭП-11-9.3 |
0,55 | 0,55 | - |
9кВт/380В/3ф |
290х535х102 | IP41 | 8,0 | пластик |
Стандартные функции
- ручной пуск и останов вентсистемы
- плавная регулировка скорости вращения приточного вентилятора(в зависимости от модификации щита управления)
- плавная регулировка скорости вращения вытяжного вентилятора(в зависимости от модификации щита управления)
- электрический нагреватель 220/380 В, 1,2 или 3 фазы
- регулировка температуры приточного воздуха
- защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе
- индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS500(PS1500)
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина, либо управление "открыто/закрыто")
- отключение системы по сигналу пожарной сигнализации
- индикация состояния системы
