Характеристики
Номинальное напряжение, В
—
24
Крутящий момент, Н/м
—
10
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Описание привода

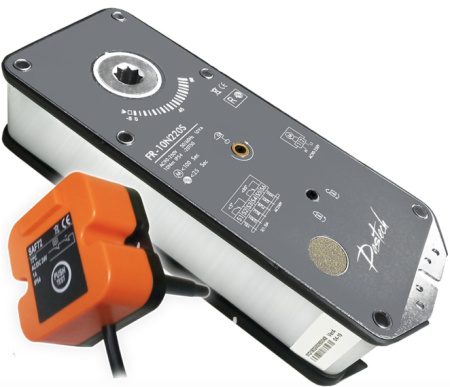

Электроприводы Dastech FR-10N24S с возвратной пружиной на 10Нм предназначены для управления противопожарными нормально открытыми (огнезадерживающими) клапанами небольших размеров (до 1.5 м2), установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции.
Сервопривод Dastech FR-10N24S устанавливается на прямоугольный шток клапана 12х12 мм и регулирует положение воздушной заслонки в положение «открыто» или «закрыто».
Особенности электропривода
- Крутящий момент: 10 Нм
- Номинальное напряжение: 24В AC/DC, 50/60 Гц
- Управляющий сигнал: включение / выключение, двухточечное
- Для воздушной заслонки площадью: до 1.5 м²
- Двигатель от японской фирмы Mabuchi motor co., ltd.
| Крутящий момент | 10 Нм |
| Размер заслонки | до 1.5 м² |
| Направление вращения | Левое (L) и правое (R) |
| Управление | 2-х точечное (вкл/выкл) |
| Ручное управление | Да |
| Угол поворота | 95° (максимум) |
| Сброс пружины | <100 S / <25S |
| Уровень шума двигателя | макс 62дБ |
| Уровень шума пружины | макс 45дБ |
| Индикация положения | механический |
| Вспомогательный переключатель | 2 SPDT |
| Тепловой датчик SAF72 | Нет |
| Номинальное напряжение |
AC/DC 24V 50/60Hz |
| Номинальный диапазон напряжения |
AC/DC 19,2 … 28,8 В |
| Потребляемая мощность | 5Вт (работа) / 3Вт (удержание) |
| Размеры проводов | 0,5 мм² |
| Класс защиты |
III (для низких напряжений) |
| Уровень защиты | IP54 |
| Температура окружающей среды | -20 … + 50 ℃ / IEC 721-3-3 |
| Температура хранения | -30 … + 80 ℃ / IEC 721-3-2 |
| Относительная влажность | 95%, без конденсации (EN60730-1) |
| Размеры (Д×Ш×В) | 249мм х 100мм х 59мм |
| Длина вала | > 9 мм |
| Вес | 2,5 кг |
